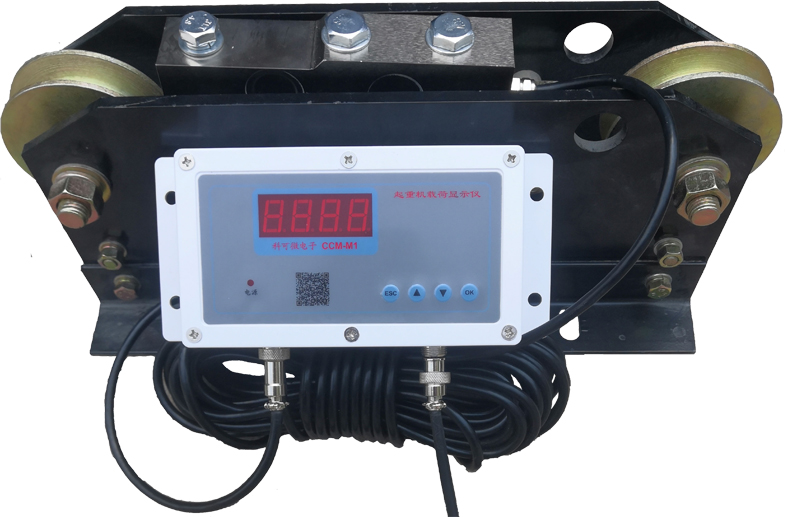

吊车称重仪载荷仪

产品描述:用于8吨,10吨,12吨,16吨等小吨位起重机及随车吊。另有带无线防过卷功能可供选择。
徐州市科可微电子科技有限公司
起重机载荷显示仪调试说明书
联系电话:13775969925

详细介绍



用于8吨,10吨,12吨,16吨等小吨位起重机及随车吊。另有带无线防过卷功能可供选择。


起重机载荷显示仪调试说明书

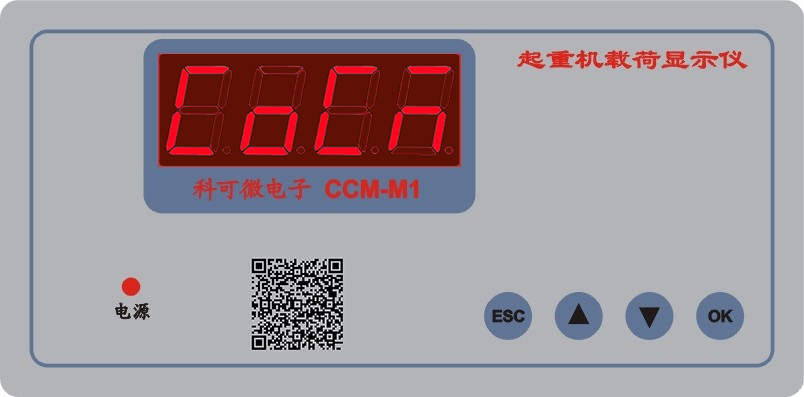

1.  系统主界面。


1系统主界面

2.  亮度调节。

在主界面中按下下箭头.jpg键,降低系统显示亮度;在主界面中按下上箭头.jpg键,提高系统显示亮度。系统每次重新通电,默认最大显示亮度。



3.  系统调试概况。

系统的调试功能主要由OK键来完成。系统上电后,短按OK键,进入系统观察界面。可以查看系统的各个参数设置。



4.  倍率查看与设置。

系统上电后,按下OK键,显示如图2所示


2倍率

如果需要修改倍率,长按OK键,直至上图所示界面中的数字部分开始闪烁(时间大概为3秒钟),松开OK键,用上下箭头按键修改倍率。短按OK键,移动闪烁的数字输入选择。设置完毕后,按下ESC键,数字闪烁停止,倍率修改完成。



5.  空钩查看界面。

在倍率查看界面中,按下下键头,进入空钩查看界面。如图3所示。


3空钩

空钩一般设置为0.1吨。这个根据用户需要。进行空钩调试时,要求车辆没有吊任何物体。长按OK3秒钟以上,进入空钩调试,图3上的数字开始闪烁。按下OK键,移动需要修改的数字位数。用上下箭头修改数字内容。完成后按下ESC键,退出空钩调试功能。修改的空钩数据将被自动保存。



6.  载重查看界面。

在空钩调试界面中,按下下箭头,进入载重查看界面。如图4所示。


4载重

载重查看界面,可以看到上次调试时使用的砝码重量。载重调试尽量使用相对车辆最大吊重量接近的砝码进行调试。载重调试需要知道一个砝码的准确重量,调试时可以把砝码中重量加上空钩的重量加在一起。长按OK3秒钟以上,图4所示界面的数字部分开始闪烁,进入载重调试功能,短按OK键,一共需要修改的数字位数,用上下键修改数字内容。数字内容修改完毕后,按ESC键退出调试功能。修改的载重调试数据被自动保存。



7.  吊重线性度查看界面。

在载重查看界面中,按下下箭头,进入吊重线性度查看界面。如图5所示。


5吊重线性度

系统的默认吊重线性度为1.00。当完成载重调试后,需要吊一些小吨位的砝码进行验证。如果现实重量和砝码实际重量有偏差,使用吊重线性度功能进行微调。原则就是显示重量比砝码实际重量大,把线性度标定的数值按比例调小。显示重量比砝码实际重量小,发线性度标定的数值按比例调大。

长按OK3秒钟以上,图5所示界面的数字部分开始闪烁。按下上下键进行数字内容的修改。短按OK键,移动需要修改的数字位数。



8.  系统参数查看界面。

图标

内容

图标

内容


系统模拟量转换,数字量值。例如:A169


系统模拟量转换电压值。

例如:0.826


程序版本号。例如:

V1.12


系统故障代码。例如E11E21

E11:传感器检测信号过低。

E21:传感器检测信号过高。
